   VM14S-DDR

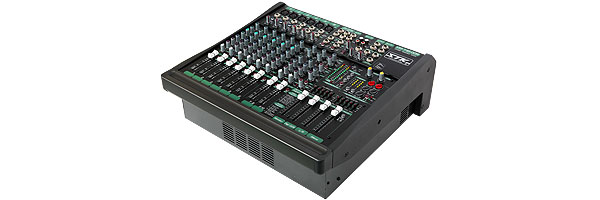

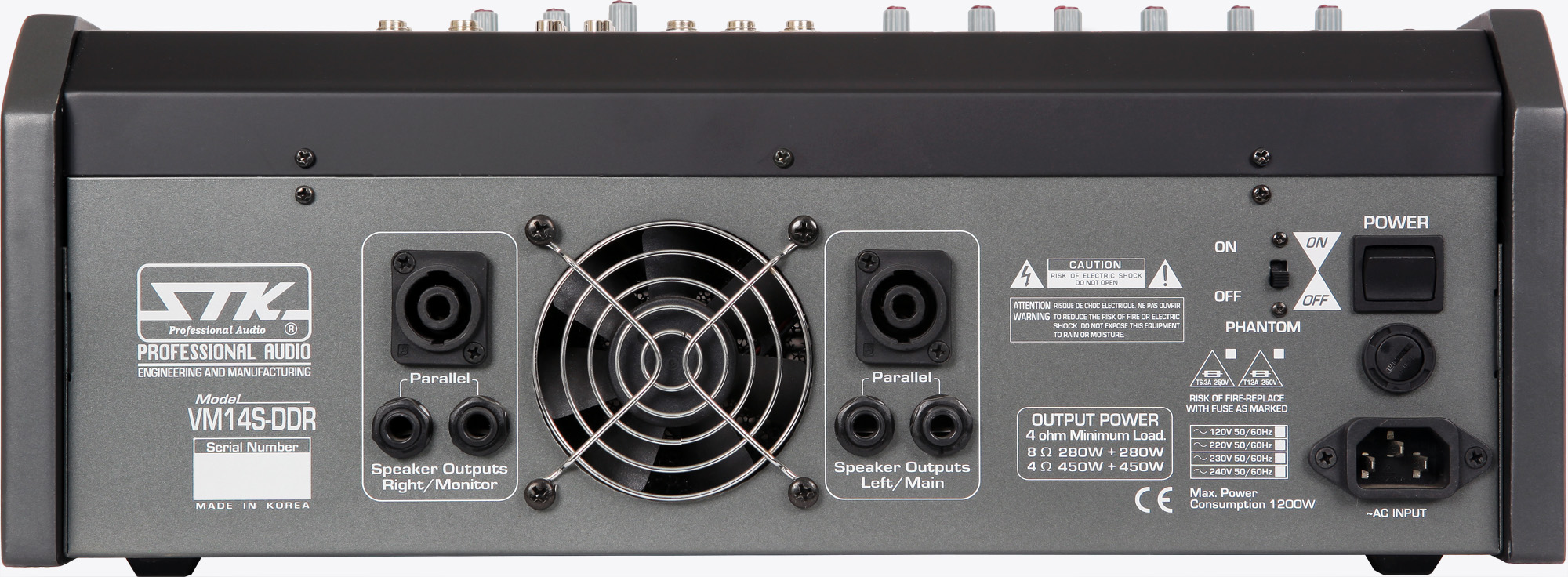

Front View / Rear View
  Manual / Dimensions

STK 믹서는 "U' 마크 레벨 세팅시스템을 새로운 그린 디자인과 함께 사용자의 편의를 위해 보다 앞서 체택하고 있습니다. 따라서 모든 로타리 볼륨과 슬라이드 페이더 콘트롤들은 유니트 게인 설정 회로가 체택되어 있어 입출력 신호 조절을 수 차례에 의해 콘트롤 레벨을 바꿀 필요가 없습니다. 이 특별한 장점은 단 한번의 조절에 의해 정확한 레벨 세팅은 물론 최상의 저잡음 특성을 얻도록 합니다.
900w 정격 출력, 데스크 톱 믹서와 동일한 많은 기능과 높은 성능을 갖춘 이동이 매우 편리한 콘솔 파워 믹서입니다.
20년 이상 사용되고 있는 높은 신뢰성의 안정된 출력회로 구성과 엄선된 개개의 컴퍼넌트, 편리함과 경제성 그리고 최소 공간에 설치가 가능한 랙 마운트 사이즈 제품입니다.

  • "U" 마크 레벨 세팅의 새로운 그린 디자인 적용
  • 14채널 28개 입력부의 믹서기능
  • 각각의 인 아웃풋 레벨오차 1.5dB 이내
  • T 터널 쿨링 방식의 900w 20Hz-40khz 0.05% THD
  • 낮은 돌입 전류의 전원부와 트로이덜 트랜스포머
  • 저잡음과 클립핑되지 않는 정밀한 5밴드 스테레오 EQ
  • 최상의 음질과 20KHZ의 주파수 응답 특성을 갖춘 DDR 디지털 이펙터
  • 고신뢰성의 정밀급 60M/M 파나소닉 페이더 채용
  • 130dB 다이나믹 레인지와 최대 허용입력 22dBU의 마이크 프리앰프, 그리고 0.005%의 왜율특성
  • 채널 페이더의 낮은 레벨 세팅시 10배 이상 세분화하여 컨트롤되는 콘스탄트 라우드네스 타입 Pan 콘트롤
  • 울트라급 최저 노이즈 레벨을 실현한 stk만의 서킷보드 레이아웃
  • 좁은 공간의 데스크 톱, 랙 마운트 케이스등 어느 장소나 설치가 가능한 컴팩트 소형 사이즈

SPECIFICATIONS
Model VM14S-DDR
Configuration
Power(EIA)
4 ohm load per channel 440W + 440W
8 ohm load per channel 300W + 300W
Rated Power(20-20kHz)
4 ohm load 430W + 430W
8 ohm load 290W + 290W
Distortion
(THD & SMPTE IND; 20Hz to 20kHz)

Mic input to main mixes output 0.01%
Mic input to power amp output 0.05%
Inputs
(all 1/4” TRS are Bal./Unbal.except*)

Mono mic/line 6 (XLR and TRS 1/4")
Stereo line 2(left/mono) + 2(Right)
CH Insert TRS 1/4"
Tape Stereo RCA
Stereo Line(Utility) 2(1&2 Left) + 2(1&2 Right)
Amp in 1 TS 1/4" L, 1 TS 1/4" R
Outputs
(all 1/4” TRS are Bal./Unbal.except*)

Main L/R Stereo Dual TRS 1/4”
Main Mono(Subwoofer) 1 TRS 1/4”
Aux Sends Dual TRS 1/4”
Tape L/R Stereo Stereo RCA
Phones TRS 1/4”
Speaker Outputs TS 1/4" /Speakon
Channel Strips
Aux controls 1 + 1 EFX + 1 Mon
Constant Loudness pan control Yes
Channel solo with metering Yes
LED indicators Peak
Volume controls 60 mm Faders
Master Section
Digi EFX Dual Variable
Reverb Control 1 Time Pot(0.5~10 sec)+1 Level Pot
Delay Control 1 Time Pot (50~1000 msec)+1 Level Pot
Repeat Control 1 Delay Feedback Pot(0-90%)
Program Delay/Echo, Delay Cross F.B, Delay 3 Tap Pan, Delay One Short, Reverb HALL, Reverb Room, Reverb PLATE, Reverb AMBIENT
Digi EFX Control On/Off, LED Level Set
Digi EFX Buss Control 1 Mon + 1 Main
5 Band Graphic Equalizer 1 Left + 1 Right
Power AMP Routing Yes
Foot Pedal EFX Jack Yes
Amp In Level Control Yes
Tape In Level Control Yes
Global AFL/PFL Solo Mode Yes
Aux/Monitor Send Master 60 mm Faders
Main Mix Volume 60 mm Faders
Mono Master 60 mm Faders
Noise
Master Gains@Unity, CH.gains Down 87dB
Master Gains@Unity, CH.gains@Unity 85dB
Signal to Noise Ratio ≥97dB
Crosstalk
Adjacent inputs or input to output -90 dB
Frequency Response
20Hz to 40kHz(Mic Pre Section) +0, -1dB
20Hz to 30kHz(Power Amp Section) +0, -1dB
Maximum Levels
Mic Preamp Input +14 dBu
Power amp in +22dBu
All Other inputs +20 dBu
Impedances
Mic Preamp Input 4k Bal
All Other input 10k
Line Input 4k
Equalization 3 Band Mid Sweep
Low EQ(±15dB) 80Hz±15dB
Mid EQ(±12dB) 100Hz-8kHz±12dB
Hi EQ(±15dB) 12kHz±15dB
Low-Cut Filter 18dB/Oct 75Hz
Micriphone Preamp E.I.N.5 -128 dBm
Power Requirements 1200 Watts
Dimension(WxHxD) 462 x 146 x 405
Shipping/CBM 0.0589
Net Weight 17.5 kg
Shipping Weight 18.8 kg
*본 자료의 내용은 제품의 성능 과 품질 개선을 위하여 예고없이 변경될수 있습니다.
