     V-9T

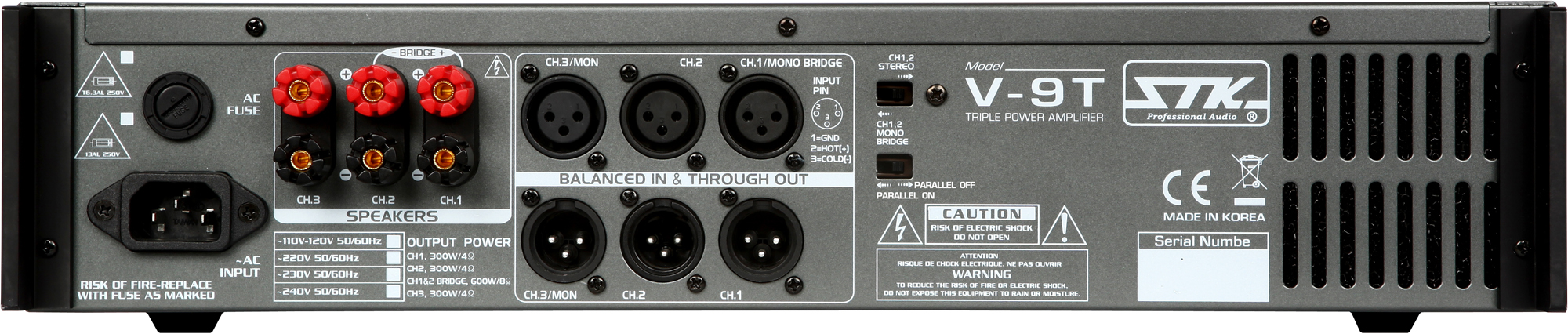

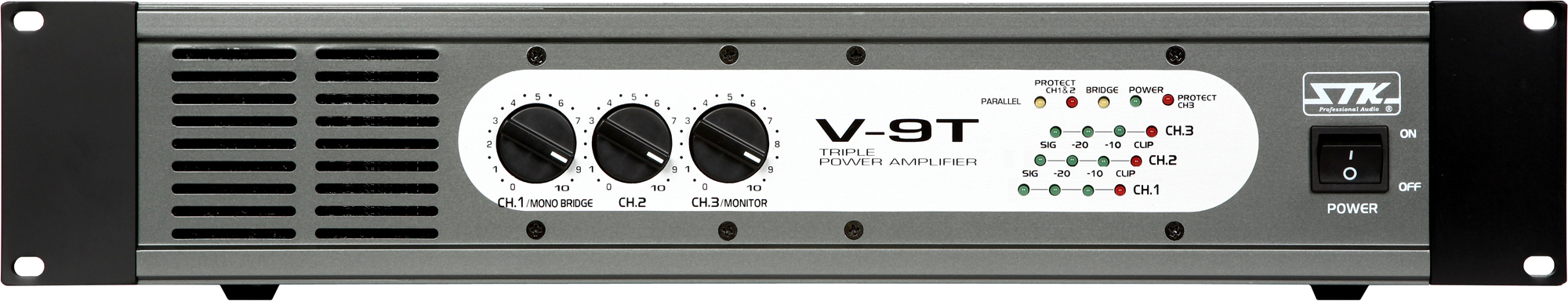

  Front View / Rear View
  Manual / Dimensions

V-9T는 혁신적인 개념의 3채널 트리플 파워 앰프입니다. 믿을 수 없는 경제적인 가격, 최소 공간활용의 제품내부 설계, 반영구적인 인스톨방식 사운드시스템을 위한 프리미엄 2랙 스페이스의 사이즈, 그리고 높은 충실도의 AB클래스 콤플리멘타리 바이폴라 출력 디바이스가 채택되었습니다.

V-9T의 독립된 각 각의 3 앰프는 서로 분리된 공간과 장소의 사운드시스템 시공에 더욱 필요하게 되었으며 또한 교회 등에서나 모든 라이브스테이지에서 L과 R스피커는 채널 1과 2를 사용하고 프리미엄 채널3은 모니터로 사용하므로 동 제품 하나로 2대의 파워앰프 시스템을 갖게 되는 것입니다. 특히 대출력 스피커시스템 사용이 가능하도록 CH1과 2는 모노 브릿지 기능이 채택도어 2배 이상의 출력을 활용할 수 있습니다.

  • STK 고유의 RMS 300W + 300W + 300W 4옴 출력
  • 혹은 600W 8옴(CH1&2 Bridge) + 300W 4옴 출력
  • 패러렐 모드 전환시 CH1 입력으로 3 채널 동시 출력 가능
  • 편리성을 최우선한 채널별 각각의 로직형 입출력 LED레벨 메터 채택
  • 출력 크기별 속도 조절되는 저소음 DC 팬과 울트라급 저잡음 회로 설계
  • FET콘트롤에 의한 전원 ON/OFF시 팝노이즈 방지
  • 경량 고효율 트로이덜 타입 전원 트랜스 탑재

SPECIFICATIONS
Model V-9T
Tri Mode (both channel driven) Continuous Average Output Per Channel
FTC @ THD+N=0.1%, f=20Hz~20kHz CH1 Mono(CH1+CH2) CH2 CH3/monitor
8 ohm/Stereo 210W 580W 210W 210W
4 ohm/Stereo 300W N/A 300W 300W
EIA @ THD+1=1%, f=1kHz
8 ohm/Stereo 220W 600W 220W 220W
4 ohm/Stereo 310W N/A 310W 310W
Power Bandwidth
(Ref. 1kHz, THD+N=0.1%,+0/-1dB)
20Hz~25kHz
THD+N
(Ref. 1kHz,f=20Hz~20kHz)
≤0.05%
Frequency Response
(Ref. 1kHz, 1watt output, +0/-1.5dB)
20Hz~35kHz
IMD(SMPTE4:1)
(60Hz:7kHz, 4:1 Half power)

4-8 ohm/Stereo ≤0.1%
Crosstalk
(RL=8Ω, Half power, Att.Max 600Ω shunt)
≥90dB, 1 kHz
Residual Noise
(20Hz~22kHz LPF,Att.min)
≥76dB
S/N Ratio
(Filter:A-Weighting, RMS)
≥105dB
Damping Factor
(RL=8Ω, f=1kHz)
≥350
Input Sensitivity (Att. max)
4 ohm/Stereo +4.0 dBu
8 ohm/Bridge +5.1 dBu
Voltage Gain(Att. max) 30.5dB
Output Circuitry AB
Input Impedance 10kΩ(Unbalance), 20kΩ(Balance)
Controls AC Switch, Ch1 Ch 2 and Ch3 gain Control knobs
    Stereo/Mono Bridge Switch(CH 1&2)
Parallel On/Off Switch (Ch1 + Ch2 + Ch3)
Connectors XLR jack, XLR Through Jack
Touch-Proof binding posts
Indicators Power(Green),Protect(Red),Clip(Red),
Signal level,Bridge(AMB)
Protection Circuits   1)Short Circuits
2)Current Limit
3)DC detection
4)Thermal
5)Turn On/Off muting
6)AC Line fuse

Fan Circuit Single Fans Variable low Speed(50℃),
High speed(55℃)
Power Consumption 1350 Watts
DIMENSION 482mm X 88mm X 410mm
Weight 16.22kg
*0dB=0.775V
*본 자료의 내용은 제품의 성능 과 품질 개선을 위하여 예고없이 변경될수 있습니다.
